El sistema de cinta transportadora inclinada es un tipo de equipo mecánico que se utiliza para transportar materiales en dirección inclinada. Se usa ampliamente en todo tipo de minería, transporte de material de almacenamiento, transporte de líneas de producción industrial, tratamiento de escoria, tratamiento de residuos y otros lugares. Puede mejorar la eficiencia del transporte de materiales y ahorrar costos de mano de obra. La correa se utiliza como componente de transmisión para transportar materiales de un lugar a otro a través de un motor.
Estructura del producto
La estructura del sistema transportador de cinta inclinada incluye principalmente una cinta transportadora, un dispositivo de transmisión, un rodillo, un marco de soporte y un sistema de control eléctrico.
La cinta transportadora es la parte central del sistema transportador de cinta inclinada. Su función es la de transportar materiales y trasladarlos. La cinta transportadora generalmente se compone de múltiples capas de caucho-resistente al desgaste y tela de poliéster, que tiene buena resistencia a la tracción y al desgaste. El extremo frontal de la cinta transportadora también está provisto de un rodillo guía y un rodillo de soporte para guiar y soportar la transmisión de materiales.
El dispositivo de transmisión se compone generalmente de un motor, un reductor, un acoplamiento y un tambor de transmisión. El motor transmite potencia al tambor impulsor a través del reductor, impulsando así la cinta transportadora. El tambor impulsor suele dividirse en tambor impulsor y tambor impulsado. El tambor impulsor está ubicado en el punto inicial del transportador e impulsa la cinta transportadora a través del dispositivo de transmisión, mientras que el tambor impulsado está ubicado en el punto final y desempeña un papel de tracción y soporte.
El marco de soporte se utiliza para soportar la cinta transportadora y el dispositivo de transmisión. Por lo general, está soldado con acero y tiene forma de trapezoide para garantizar la estabilidad y el equilibrio del transportador durante la operación.
El sistema de control eléctrico se compone principalmente de una caja eléctrica, un gabinete de control y un software de control. El sistema de control eléctrico puede realizar el control de operación del transportador, como arranque y parada, regulación de velocidad y marcha atrás. Al mismo tiempo, los dispositivos de seguridad, como los dispositivos de protección contra sobrecargas y los interruptores de límite, se pueden configurar según las necesidades reales para garantizar el funcionamiento seguro del equipo.

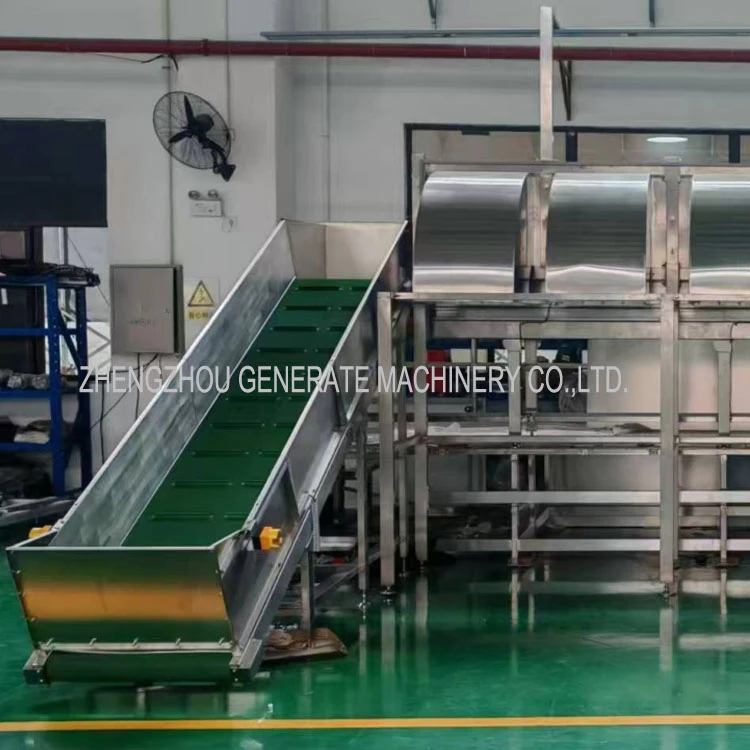

Imagen del producto
Principio de funcionamiento
El sistema transportador de correa inclinada es impulsado por un motor a través de una unidad de transmisión para accionar la polea motriz. Luego, la polea impulsora genera fricción para impulsar la cinta transportadora sin fin para una operación cíclica continua.
Cuando se cargan materiales a granel o empaquetados en la cinta transportadora inclinada, dependen de la fuerza de fricción entre la superficie del material y la cinta. Siguiendo la pista inclinada de la cinta, los materiales se transportan de manera estable hacia arriba o hacia abajo a lo largo de la pendiente preestablecida y finalmente se descargan en el extremo de descarga.
Equipado con un sistema de control eléctrico, la velocidad de rotación del motor se puede regular de forma continua. Al ajustar la velocidad del motor, la velocidad de funcionamiento y la potencia de salida de la cinta transportadora se controlan con precisión, adaptándose a diferentes capacidades de transporte, especificaciones de materiales y requisitos del proceso de producción.
Embalaje y envío
Servicio postventa-
Ofrecemos un servicio posventa-profesional de gama completa-para el sistema de cinta transportadora inclinada.
El soporte técnico en línea está disponible todo el tiempo. Podemos proporcionar orientación por video y videoconferencias en línea para resolver problemas de instalación, operación y resolución de problemas de forma remota.
Para componentes principales, incluidos motores y repuestos importados, ofrecemos un servicio de garantía de 12 meses. Durante el período de garantía, las piezas calificadas dañadas se proporcionarán sin cargo.
También ofrecemos suministro-de repuestos a largo plazo y consultas técnicas de por vida para garantizar que su equipo funcione de manera estable.
